一、產品概述
軍標風淋雨試驗箱主要用于對軍用設備、電工電子產品及汽車燈具等產品進行外殼防護能力測試。該設備能夠模擬大自然中的淋雨、大風暴雨等惡劣氣候條件，在一個試驗箱內綜合實現有風源的淋雨試驗、滴雨試驗及強化試驗，用以確定產品外殼密封件防止雨水滲透的能力，以及評估其在淋雨期間或淋雨之后的工作效能。

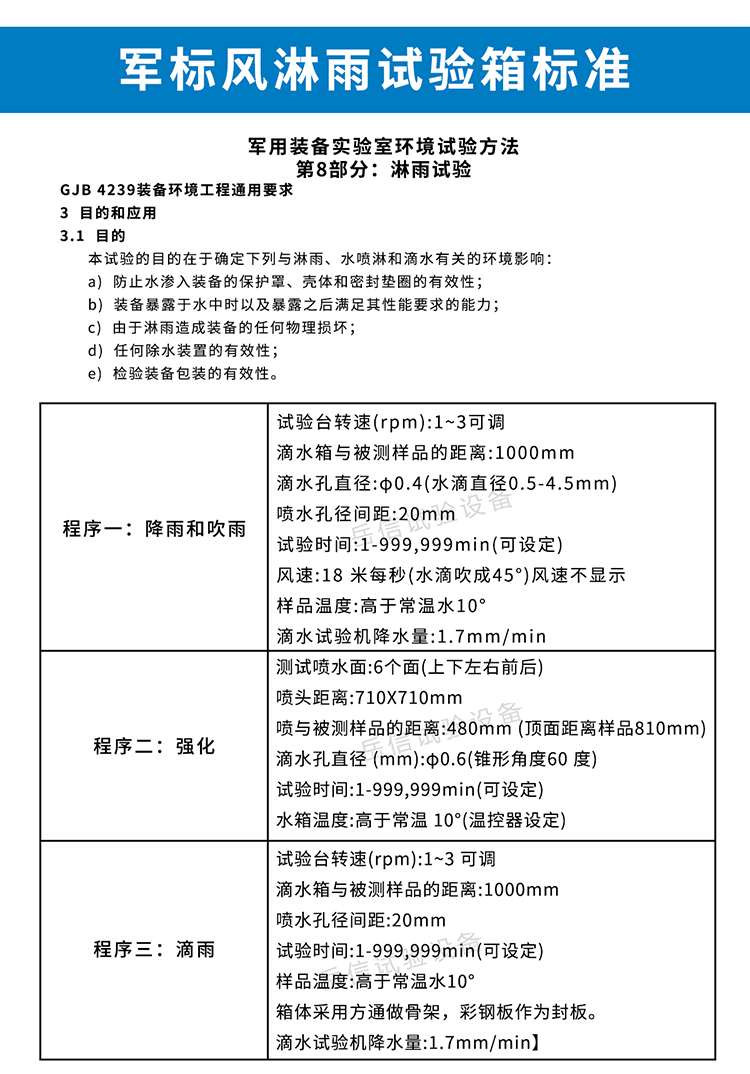

二、主要功能與試驗程序
依據GJB 150.8A等軍用標準，該設備通常支持以下三種核心試驗?zāi)Ｊ?/span>：
程序一：降雨和吹雨
1.功能：模擬大風天氣下的暴雨沖擊，通常配合強風系統，使雨滴呈45°角吹向試驗樣品。
2.關鍵參數：水平風速可達10~18 m/s，雨滴直徑0.5~4.5 mm，降雨量通常在10~15 cm/h（約1.7 mm/min）。
程序二：強化降雨
1.功能：針對大型試件或需要更嚴苛條件的測試，提供高強度的噴淋。
2.關鍵參數：降雨量可達2800±30 L/m2/h，通過多點分布的噴嘴實現高強度沖擊。

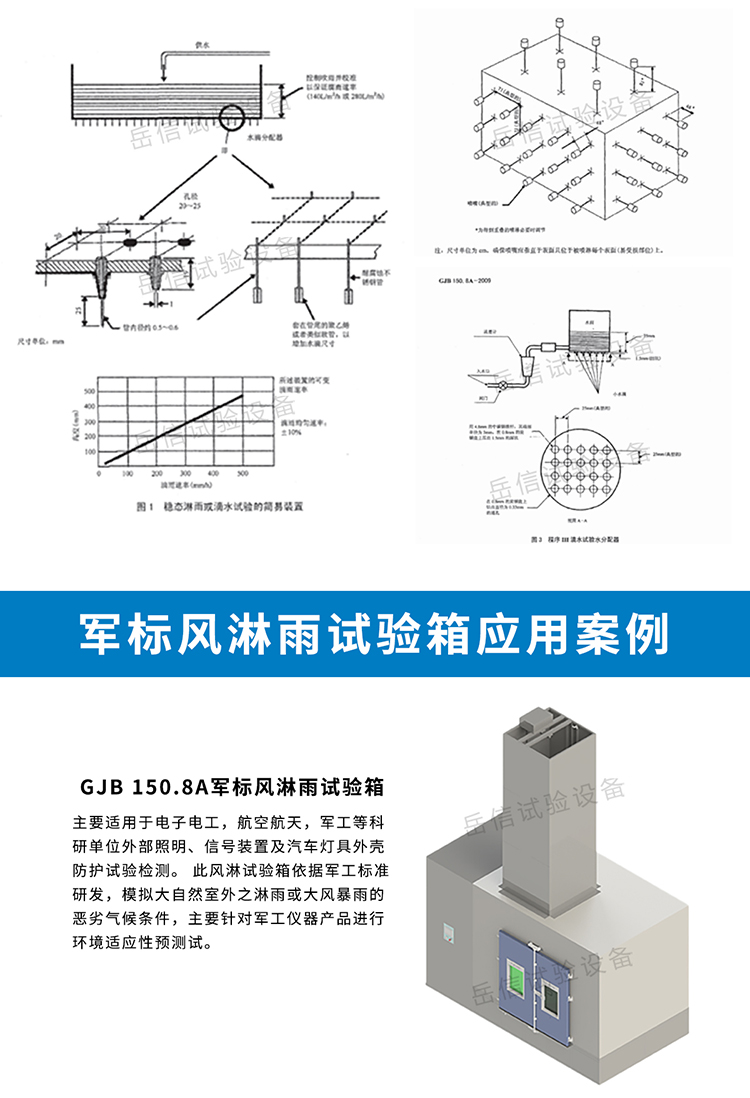

程序三：滴雨
功能：模擬滴水或細雨環境，主要用于檢查設備的頂部密封性。
1.關鍵參數：滴水孔呈點陣分布（間距20~25.4 mm），滴水高度需確保水滴終端速度達到9 m/s。

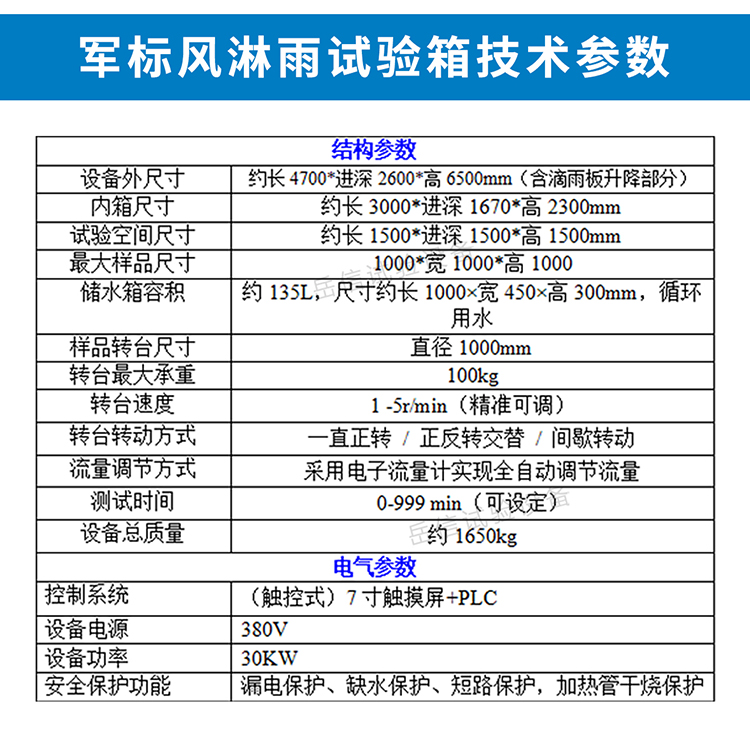

三、主要技術參數（典型值）
不同廠家和型號的參數略有差異，以下為行業內常見的技術指標參考：
類別
參數項
技術指標參考
核心性能
降雨量
雨滴直徑
試驗風速
雨滴角度
結構規格
工作室尺寸
轉臺直徑
轉臺承重
轉速范圍
材料配置
箱體材質
控制器
安全保護
電源功率
電源電壓
總功率
四、設備結構與構造
設備主要由以下幾個關鍵系統組成：
1.箱體結構：采用雙開門設計，通常配有鋼化玻璃觀察窗。外殼采用防腐蝕材料（如45#鋼靜電噴塑或庫板），內壁使用進口高級SUS304不銹鋼，具備良好的密封性和耐腐蝕性。
2.噴淋系統：由淋浴板（或擺管）和高精度噴嘴組成。淋浴板尺寸多樣（如1000x1000mm），噴頭間距設計合理（如20mm），確保雨水均勻且有力地沖擊測試樣品。
五、供水與風速系統：
1.風機：配備大功率軸流風機（如11KW），用于產生高速氣流。
2.水源循環：包含水箱及流量計，風淋雨流量計范圍通常在1-7 L/min，強化淋雨流量計范圍在15-50 L/min。
3.旋轉工作臺：采用不銹鋼管材制作，支持轉速連續可調，可設定自動工作，確保樣品多角度均勻受測。
4.控制系統：基于PLC控制，配備高精度傳感器（風速、壓力、溫度）?？删_設定時間（精度1秒）、風速（精度1米/秒）及轉速。
六、適用標準
該系列產品通常滿足以下標準：
1.GJB 150.8A-2009 軍用裝備實驗室環境試驗方法 第8部分：淋雨試驗
G2.JB 150.8-86 軍用設備環境實驗方法 淋雨試驗
3.GB/T 4208 外殼防護等級（IP代碼）
